MCT Brattberg E-RGSF branntetting

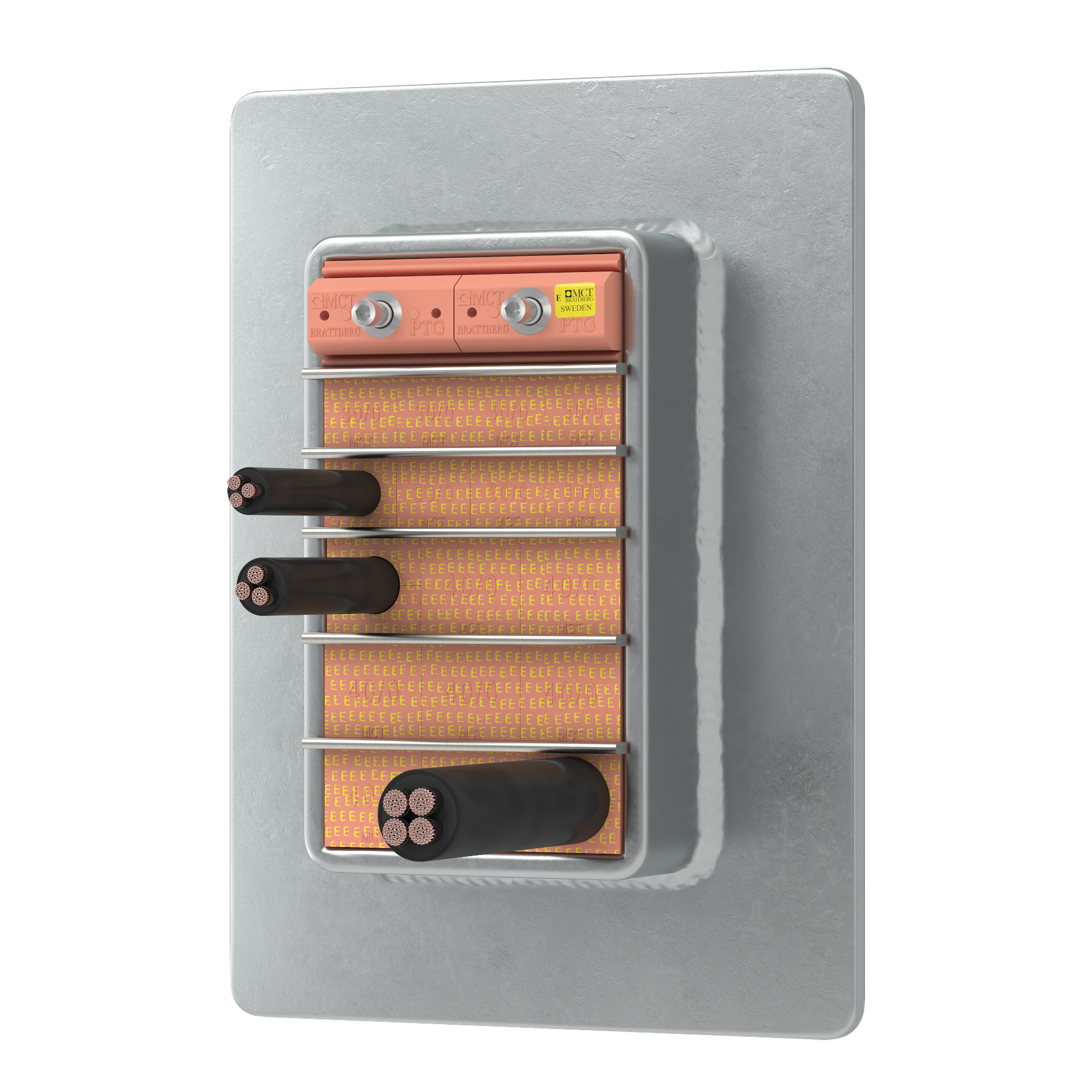

E-RGSF kabelgjennomføring og rørgjennomføring brukes i høyrisiko- og offshore-miljøer for å minimere fare for spredning av brann, vann, EMI, gass, kjemikalier og andre farlige stoffer. E-RGSF er en standard E-RGS-gjennomføring med en flens som gjør at rammen kan sveises inn i et hull som er litt større enn rammen. For installasjoner der kabler allerede er på plass, benyttes E-RGSFO, som har en avtakbar ende.

Systemet består av en ramme, gummiblokker og en komprimeringsenhet. Rammen sveises til en marin struktur (skott, vegg eller gulv) og pakkes med gummiblokker som passer for hver kabeldimensjon og rørdimensjon. Komprimeringsenheten settes inn for å komprimere gummiblokkene rundt kabler og rør for å få en tett tetning/forsegling eller branngjennomføring.

Fordeler med MCT Brattberg E-seriesystem

• Beskytter mot elektrisk og magnetisk interferens (EMI), "bugging", elektronisk sabotasje (SEMP) og statisk elektrisitet (ESD)
• Gjør kabelføringen enklere
• Integrert jording mellom kabler og skjermen i veggen
• Forsegler også gjennomføringen mot gjennomtrenging av brann, vann, gass, lyd og miljøfarer
• E-serien er godkjent for jording og liming / sveising (Grounding and Bonding)
• Systemet kan demonteres og brukes på nytt

E-RGSF kommer i de fire standardstørrelsene 2, 4, 6 og 8, og har standardmålene til E-RGS, men med den ekstra bredden på flensen: 60 mm (2,36 ") bred og 10 mm (0,39 ”) tykk. E-RGSF kan også installeres i flerrammer / multirammer. Høydeforskjeller vises i databladet. Materialet er 10 mm tykt. Som med alle MCT sine gjennomføringer, produseres E-RGSF i stål, rustfritt stål eller aluminium.

Det gjennomgående stålblekket i E-pakkbitene stopper elektriske pulser fra å passere i kabelskjermen gjennom branntetningen, og fungerer som en effektivt forlengelse av skjermen i veggen. Alle dimensjoner er nøyaktig de samme som for standard pakkbiter, men er merket med gul skrift i enden.

Se databladet og MCT sin produktside under Dokumentasjon for tabeller som viser de ulike størrelsene. Under Dokumentasjon finner du også installasjonsveiledning.
