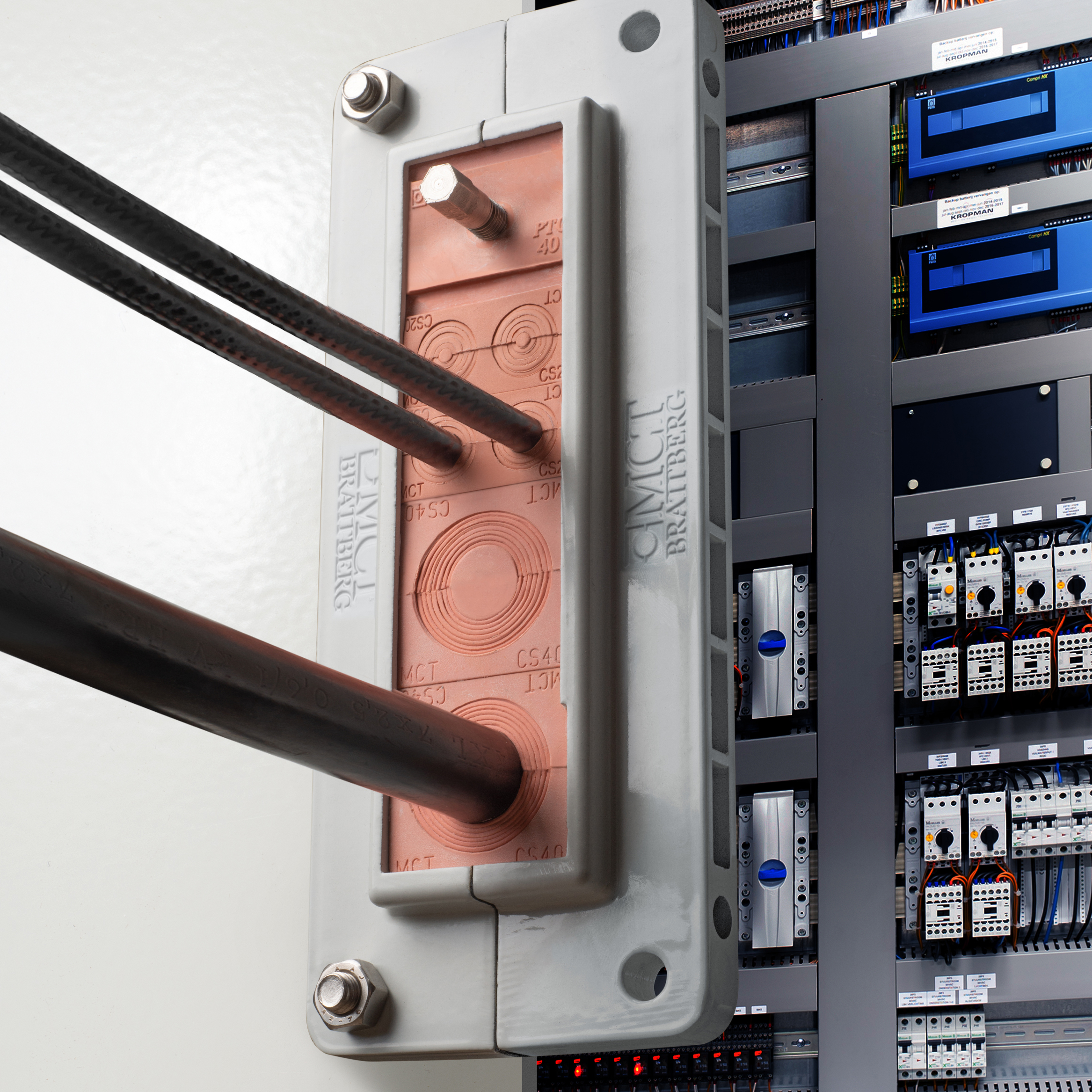

MCT Brattberg RFCS skapgjennomføringer, kits

Enkel installasjon og gjenåpning, mange ulike størrelser, gunstige priser
Disse løsningene er kjent som skapgjennomføringer, tavlegjennomføringer, skapinnføringer, tavleinnføringer, kabelgjennomføringer for skap og tavler.
Produktnummer: RFCS
BESKRIVELSE

Den unike skapgjennomføringen MCT Brattberg RFCS er tilgjengelig i tre grunnleggende størrelser på 10, 12 og 16 med en utvidelsesmulighet til henholdsvis størrelse 20, 24 og 32. Alle RFCS-settene leveres som et system med svært konkurransedyktig pris, de er mulige å gjenåpne og er et utmerket ettermonteringsalternativ til kraftige plug-in-kontakter og kabelgjennomføringsplater i elektroskap.

Klassifisering: IP65, IP67 og NEMA 250 type 4x (slange ned)

Funksjoner og fordeler

  • Mange rammevariasjoner men med et begrenset antall deler
  • Samme ramme for nye eller ettermonterte rammer
  • Standardåpning / avstengningshull i skap med rask montering og mindreplanlegging
  • Rammer og moduler som kan åpnes, kabler med store kontakter trenger ikke å avsluttes eller klargjøres for ruting
  • Justerbar blokk med begrenset lagerbehov og deler på installasjonsstedet
  • Moduler merket med kabelbetegnelse
  • Gjenbrukbare innleggshylser gir lettere installasjon og mulighet for retting av feil
  • Plugget blokk som gjør rammen klar for nye kabler, uten nye deler
  • Stoppflens på ryggen som gir enklere installasjon i horisontal bruk
  • Mini PTG komprimeringsenhet som kan installeres i eller utenfor boksen for økt sikkerhet, kan installeres på toppen eller bunnen av rammen for enklere installasjon
  • Sertifisering – lett å identifisere samsvar
  • Plug & play-løsning
  • Inspiserbare deler
SPESIFIKASJONER
MCT Brattberg RFCS Kits består av:
Ramme som kan gjenåpnes
RFCS-moduler som er merket med kabeldiameter
Kompresjonsmodul (PTG)
Pakning for å forsegle rammen til skapet
Monteringsskruer og -nøkler
Smøremiddel
Bruksanvisning
Tekniske spesifikasjoner
Materiale i paningsmoduler EPDM, Lycron
Pulverlakkert aluminiumramme Grade ADC-12
Pakning mellom ramme og skap EPDM, Lycron
Pakning mellom rammehalvdeler EPDM, Lycron
Plastikk pakningsskiver LDPE
Monteringsdeler SS-304
Kapasiteter
Kapslingsgrad og beskyttelse Nema 250 Type 4X
(Nedspyling 240 l/min, frysende regn og X (som 4X) indikerer ytterligere korrosjonsbestandighet.)
IP65 / IP67
Elnr og varebeskrivelse
1291867 Skapgjennomføring RFCS 10/4 KIT
1291868 Skapgjennomføring RFCS 10/7 KIT
1291869 Skapgjennomføring RFCS 10/10 KIT
1291870 Skapgjennomføring RFCS 12/3 KIT
1291871 Skapgjennomføring RFCS 12/6 KIT
1291872 Skapgjennomføring RFCS 12/9 KIT
1291873 Skapgjennomføring RFCS 12/12 KIT
1291874 Skapgjennomføring RFCS 16/4 KIT
1291875 Skapgjennomføring RFCS 16/07 KIT
1291876 Skapgjennomføring RFCS 16/10 KIT
1291877 Skapgjennomføring RFCS 16/13 KIT
1291878 Skapgjennomføring RFCS 16/16 KIT
1291879 Skapgjennomføring RFCS 20/8 KIT
1291880 Skapgjennomføring RFCS 20/14 KIT
1291886 Skapgjennomføring RFCS 20/20 KIT
1291887 Skapgjennomføring RFCS 24/6 KIT
1291888 Skapgjennomføring RFCS 24/12 KIT
1291889 Skapgjennomføring RFCS 24/18 KIT
1291890 Skapgjennomføring RFCS 24/24 KIT
1291891 Skapgjennomføring RFCS 32/8 KIT
1291892 Skapgjennomføring RFCS 32/14 KIT
1291893 Skapgjennomføring RFCS 32/20 KIT
1291894 Skapgjennomføring RFCS 32/26 KIT
1291895 Skapgjennomføring RFCS 32/32 KIT
